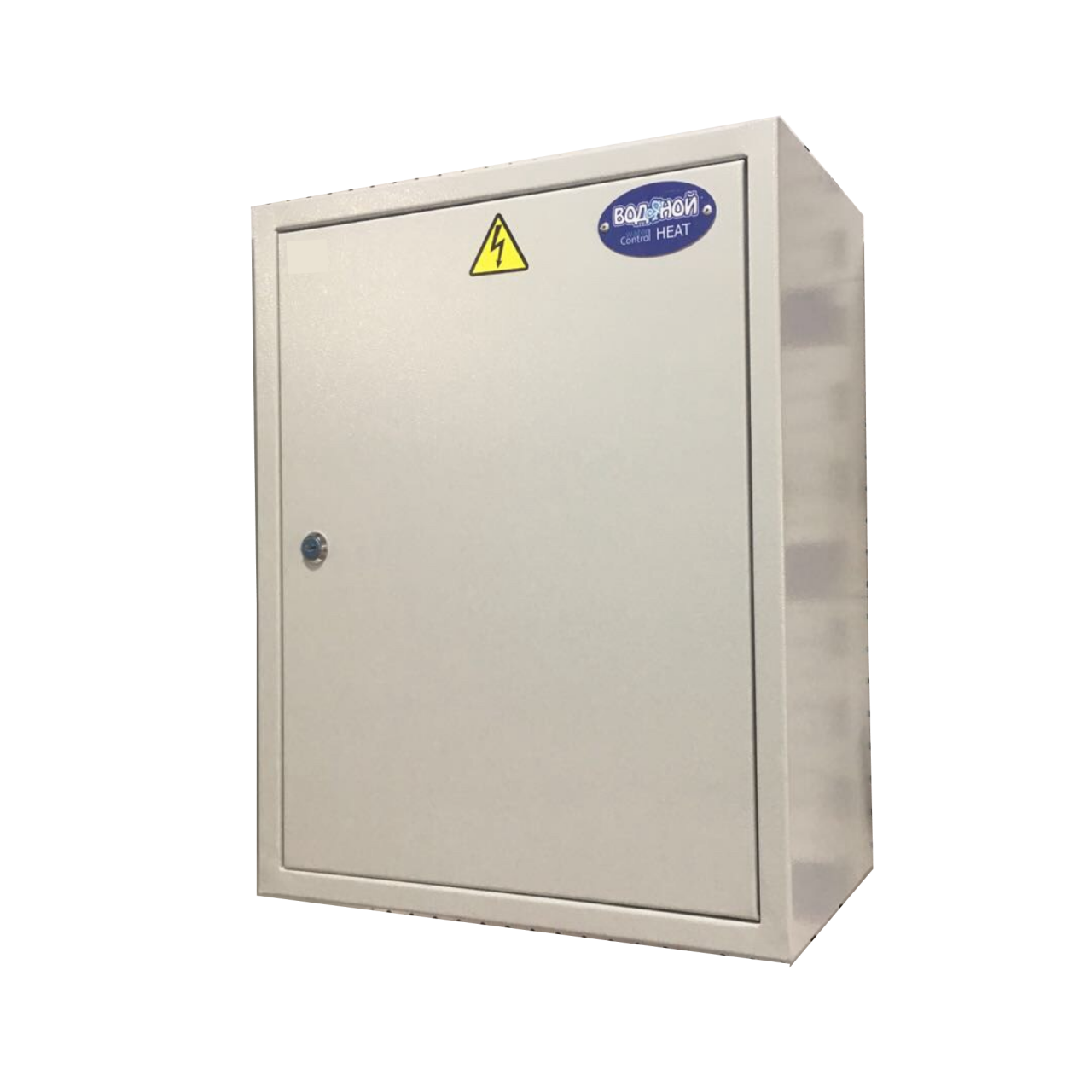

Щит для автоматизации ИТП Water Control AUTO S3-380 / P1-220 (800х650х250) IP31 NEW (с новым контрол

ТОВАР ПОД ЗАКАЗ
Щит автоматизации индивидуального теплового пункта (ЩА-ИТП), предназначен для автоматического контроля и управления работой теплового узла и регулирования процессов теплопотребления в системах отопления и ГВС.
Данный щит может использоваться в проектах по автоматизации ИТП, ЦТП как готовое решение.
ЩА-ИТП собран на базе контроллера систем отопления и ГВС Water Control 1065Р.

Номинальная мощность циркуляционного насоса в системе ГВС по умолчанию не более 3 кВт с напряжением 220В.
В спец. исполнениях ЩА-ИТП Water Control AUTO существует возможность подключить циркуляционные насосы в системе отопления, ГВС или насосы подпитки большей мощностью или другого напряжения.

Отопление - до 5 кВт (380В)
ГВС - до 3 кВт (220В)
Подпитка - до 1 кВт (220В)

Щит Water Control Auto содержит:
- силовую часть в соответствии со спецификацией (автоматические выключатели, реле, контакторы и т.д.);
- управляющую часть (контроллер WATER CONTROL1065P;
- при управлении подпитками контуров дополнительно устанавливается модуль расширения EM-1;
- приборы индикации и выключатели для визуального контроля и управлениярежимами работы оборудования.

Щит Water Control Auto содержит ряд функций :
- управление регулирующим клапаном с электроприводом
в контуре отопления (М1);
- управление регулирующим клапаном с электроприводом
в контуре ГВС (М2);
- защита от сухого хода циркуляционных насосов в системе
отопления (НЦ1,НЦ2), циркуляционного насоса в системе
ГВС (НЦ3) и насоса подпитки системы отопления (НП). Для
реализации данной функции необходимо на всасывающем
патрубке насосов установить реле давления (PS1,PS2,PS4),которое при отсутствии давления
разомкнёт питающую сеть насоса.
- автоматическое резервирование циркуляционных насосов контура отопления. Для реализации данной функции необходимо установит датчик реле перепада давления на насосной группе. Если контроллер фиксирует отсутствие перепада на насосах происходит переключение на
второй насос. Количество перезапусков и временной интервал между ними задается в меню
контроллера;
- таймер работы циркуляционных насосов отопления. Для увеличения ресурса насосного оборудования контроллер WATER CONTROL 1065P по таймеру осуществляет переменную работу
насосов контура отопления;
- ручной /автоматический режим циркуляционных насосов отопления. Для включения ручного
режима необходимо на лицевой панели щита перевести переключатель режимов SA1/SA2 в
положение «РУЧН.». Данный режим позволяет в ручном режиме запускать в работу отдельно
один или одновременно два циркуляционных насоса контура отопления. Для включения автолматического режима переключатели SA1/SA2 переводятся в положение «АВТО». Данный
режим автоматически управляет циркуляционными насосами, переключает насосы по таймеру
и резервирует по аварии. Работа циркуляционных насосов отопления отображается световой
индикацией на лицевой панели лампами HL1/HL2;
- управление циркуляционного насоса ГВС. Выбор режима управления осуществляется пользователем с лицевой панели щита переключателем SA3 «АВТО/СТОП/РУЧН»;
- управление дренажным насосом. Выбор режима управления осуществляется с лицевой панели переключателем SA5 «ВЫКЛ./ВКЛ.»;

Щиты управления с функцией подпитки контура отопления:
- управление насосом подпитки. Выбор режима управления с лицевой панели шкафа переключателем SA4 «АВТО/СТОП/РУЧН». В режиме «АВТО» насос подпитки включается и отключается
от реле давления (PS3). В режиме «РУЧН.» насос подпитки работает постоянно.
- автоматическая подпитка контура отопления. Для автоматической подпитки контура отопления на трубопроводе контура устанавливается реле давления PS3 которое по уставке давления
включает/выключает насос подпитки и открывает /закрывает электромагнитный клапан (VP).
